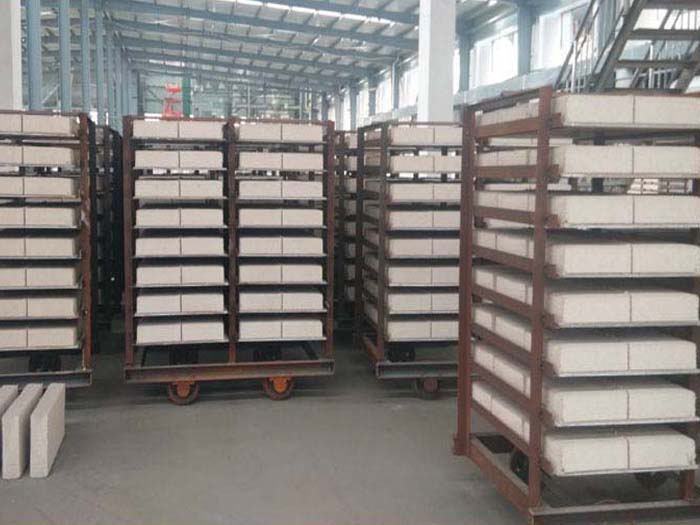

莫來石輕質保溫磚屬于耐火隔熱保溫產品，顧名思義，這種耐火磚產品在工業窯爐中的主要作用是保證爐內溫度，節約 熱能。因此，我們常常把莫來石輕質保溫磚與重質耐火磚結合使用。
莫來石輕質保溫磚是以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其 中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。
莫來石輕質保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。
莫來石輕質保溫磚理化性能指標：
項目 | 指標 | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導熱系數 W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
莫來石保溫磚因為其化學結構，故而有下列六個特性：
1、低導熱率，具有很好的隔熱保溫效果；
2、低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯；
3、雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的 性能；
4、熱態耐壓強度高；
5、外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；
6、可加工成特殊形狀，以減少砌磚塊數和砌縫。
莫來石輕質保溫磚根據其生產工藝，目前有燒結莫來石磚和電熔莫來石磚兩種：
1、燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。
2、電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制 造。
這兩種方式制作成的莫來石保溫磚，電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要 取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結窯、石油裂解系統死角爐襯等。
榮盛耐材專注耐火材料的生產和研發，我們在對莫來石輕質保溫磚的技術研發上一直處于行業的高水準。生產研發部 門針對莫來石輕質保溫磚的原材料進行優化提煉，加上科學地生產技術，生產出的莫來石輕質保溫磚在耐火隔熱保溫性 能上相當出色。
新聞推薦
在線咨詢(7*24)
電話咨詢
