亚洲精品一区中文字幕乱码_国产免费久久精品99_老头天天吃我奶躁我午夜视频_亚洲网站免费看_欧美激情综合网_在线免费观看h片

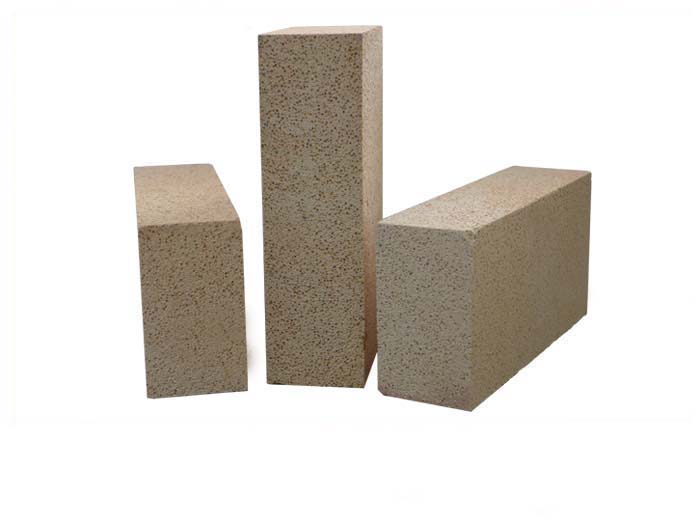

輕質(zhì)保溫高鋁磚又叫做高鋁隔熱磚。其中氧化鋁含量在48%以上、主要由莫來石和剛玉共同組成的輕質(zhì)耐火材料。體積密度大約在0.4～1.35g/cm3之間。顯氣孔率大約在66%～73%之間，耐壓強度1～8MPa。有良好的抗熱震性能。

輕質(zhì)高鋁磚通常采用高鋁礬土熟料并加少量粘土，經(jīng)磨細后通常采用用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃高溫?zé)�制而成。有時也可用工業(yè)氧化鋁代替部分高鋁礬土熟料。

輕質(zhì)保溫高鋁磚可用于砌筑隔熱層和無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，一般的高鋁質(zhì)隔熱耐火磚的表面接觸溫度不得高于1350℃。莫來石質(zhì)隔熱耐火磚可直接接觸火焰。具有耐高溫，強度高，節(jié)能效果顯著等特點。適用于熱解爐、熱風(fēng)爐、陶瓷輥道窯、電瓷抽屜窯及各種電阻爐的內(nèi)襯。Al2O3含量為82.4％的剛玉-莫來石隔熱耐火磚，可以在1550℃下作爐襯使用。

輕質(zhì)保溫高鋁磚廢磚用途

廢棄輕質(zhì)保溫高鋁磚作為熟料加入匣缽坯料中，其作用有以下幾點。

①獲得匣缽所要求的多孔組織，用來調(diào)整坯體的致密度，改進坯體的微觀結(jié)構(gòu)。

②減少成形水分，加快坯體的干燥速度。

③減少干燥及燒成收縮。

④增加氣孔率，改善透氣性，提高熱穩(wěn)定性。

⑤增加燒成后匣缽強度。
