亚洲精品一区中文字幕乱码_国产免费久久精品99_老头天天吃我奶躁我午夜视频_亚洲网站免费看_欧美激情综合网_在线免费观看h片

氧化鋁空心球磚顯氣孔率低，導熱系數小，抗熱震性能好，高溫結構強度高，可直接砌筑在與火焰接觸的高溫窯爐內襯，以及制造高溫爐管、托盤、保護罩等。常用的空心球磚有氧化鋁空心球磚和氧化鋯空心球磚。

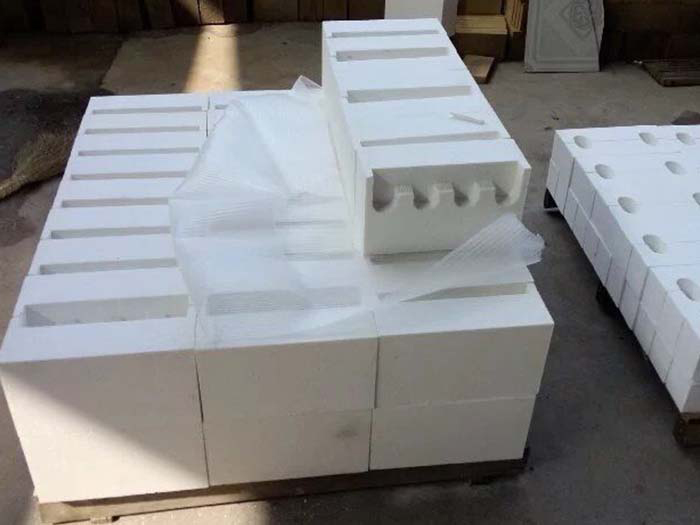

A 氧化鋁空心球磚

氧化鋁空心球磚是以氧化鋁空心球為主要原料的隔熱耐火制品。氧化鋁空心球磚的典型技術指標為：Al2O3含量不小于98%,SiO2含量不大于0.5%，Fe2O3含量不大于0.2%,體積密度1.3~1.4g/cm3，顯氣孔率60%?80%，耐壓強度不小于9.8MPa，荷重(0.2MPa)軟化溫度不小于1700℃,熱導率0.7~0.8W/(m·K)。
氧化鋁空心球磚與普通隔熱耐火制品相比較，其特點是制品內含有大量的閉口氣孔，因此，它具有高強度及穩定氣孔結構、低密度及低熱傳導率，主要用作1800℃以下高溫工業窯爐內襯，例如耐火材料、電子、陶瓷工業的高溫窯爐內襯磚;髙溫熱工設備的保溫隔熱層，例如石油化工工業氣化爐、造氣爐、煤炭工業反應爐、冶金工業感應電爐的隔熱磚。

B 氧化鋯空心球磚

氧化鋯空心球磚是以氧化鋯空心球為主要原料制成的隔熱耐火制品，這種磚的主晶相為立方氧化鋯(約占礦物組成的70%~80%)，其典型性能為：耐火度大于2400℃,顯氣孔率55%~60%，體積密度2.5?3.0g/cm3，耐壓強度不小于4.9MPa,熱導率0.23~0.35W/(m·K)。

氧化鋯空心球是性能優良的隔熱耐火制品，高安全使用溫度為2200℃，氧化鋯空心球磚具有較髙的高溫強度及穩定的氣孔結構，從而能在2200℃髙溫下安全使用。氧化鋯空心球磚密度低和熱傳導率低，既能減少熱量損失，又能降低蓄熱量。因此在冶金、石油、化工、電子等熱工設備中作為直接接觸火焰的高溫內襯材料能降低能耗和減輕高溫爐自重，使用效果良好。
